网络唤醒 WOL 方案：SoftPerfect Network Scanner 工具指南

背景

在保证有线网络安全（802.1X 认证）的前提下，通过 SoftPerfect Network Scanner 实现对内网计算机的远程批量唤醒（Wake-on-LAN）。

先决条件

硬件/固件要求：

• 目标主机主板或网卡支持 WOL（Wake-on-LAN）
• BIOS/UEFI 中开启 WOL 功能（通常在 Power Management 中找到 Wake on LAN 选项）
• 关闭系统省电模式中的深度睡眠（Deep Sleep）选项

网络要求：

• 运行 SoftPerfect 的管理服务器与被唤醒主机处于同一广播域（同一 VLAN）
• 交换机端口配置需支持 WOL 广播包通过（详见交换机配置章节）

工具要求：

• 在管理服务器上安装 SoftPerfect Network Scanner

方案概要

Wake-on-LAN（简称 WOL）通过网络发送 Magic Packet（包含目标网卡 MAC 地址的特殊广播包）实现远程开机。管理流程如下：

1. 使用 SoftPerfect 扫描或导入资产清单，获取主机 IP、MAC 地址、主机名等信息
2. 在 SoftPerfect 中选择目标主机，发送 Magic Packet
3. 目标主机网卡接收信号后触发开机

802.1X 环境特殊说明： 由于认证端口在未授权状态下流量无法通过，需对交换机接入端口进行特殊配置，确保关机状态下主机仍能收到 Magic Packet 广播包。

主板 BIOS 配置

不同品牌主板 BIOS 界面有所差异，但关键配置项相同：

1. 进入 BIOS：开机时按 F2 或 Delete 键进入设置界面

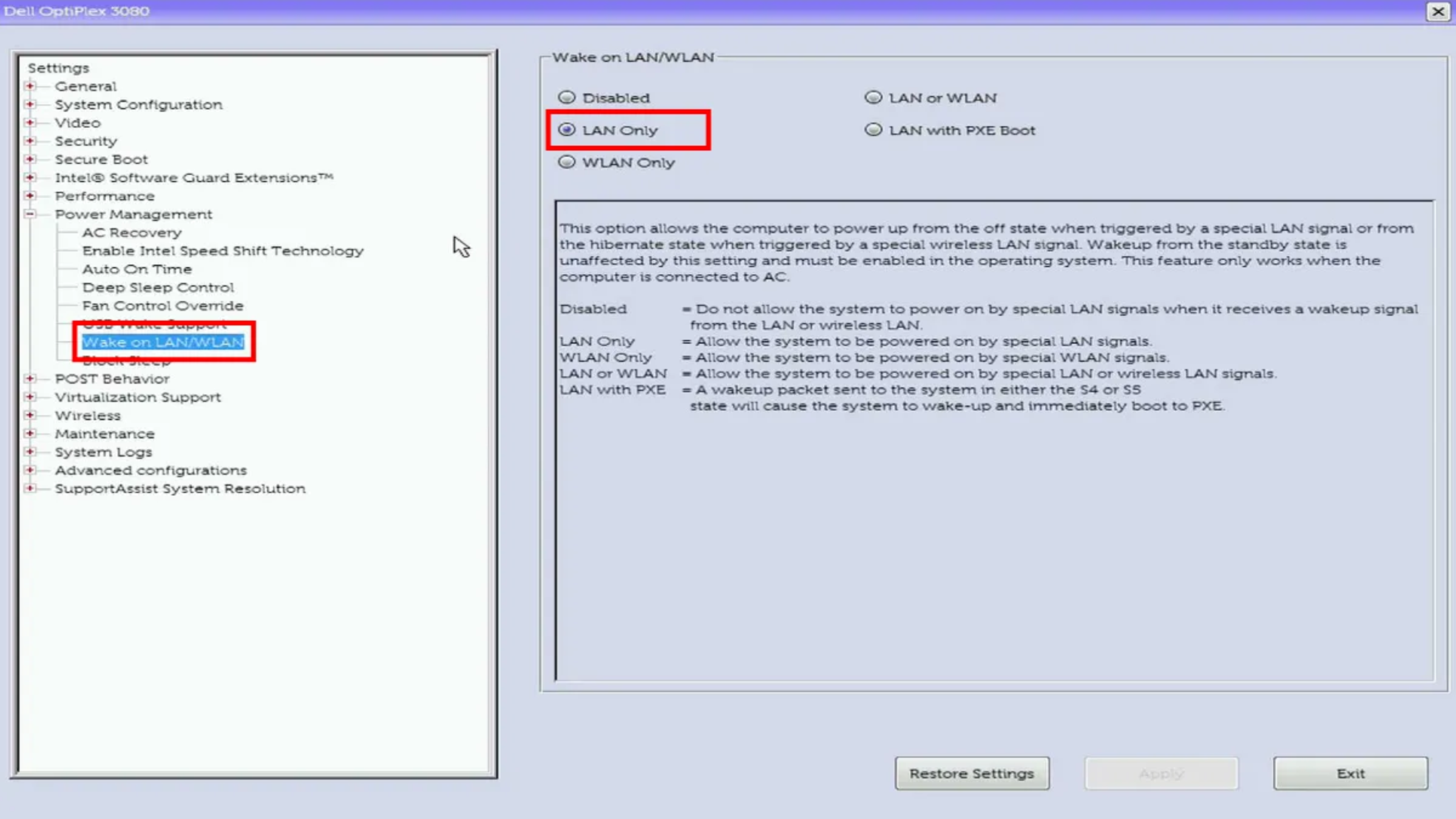

2. 开启 WOL：在 Power Management 中找到 Wake on LAN 选项，设置为 Enabled 或 LAN Only
3. 关闭深度睡眠：在 Power Management 中找到 Deep Sleep Control，设置为 Disabled
4. 保存并退出

SoftPerfect 配置与操作流程

下载地址：SoftPerfect Network Scanner

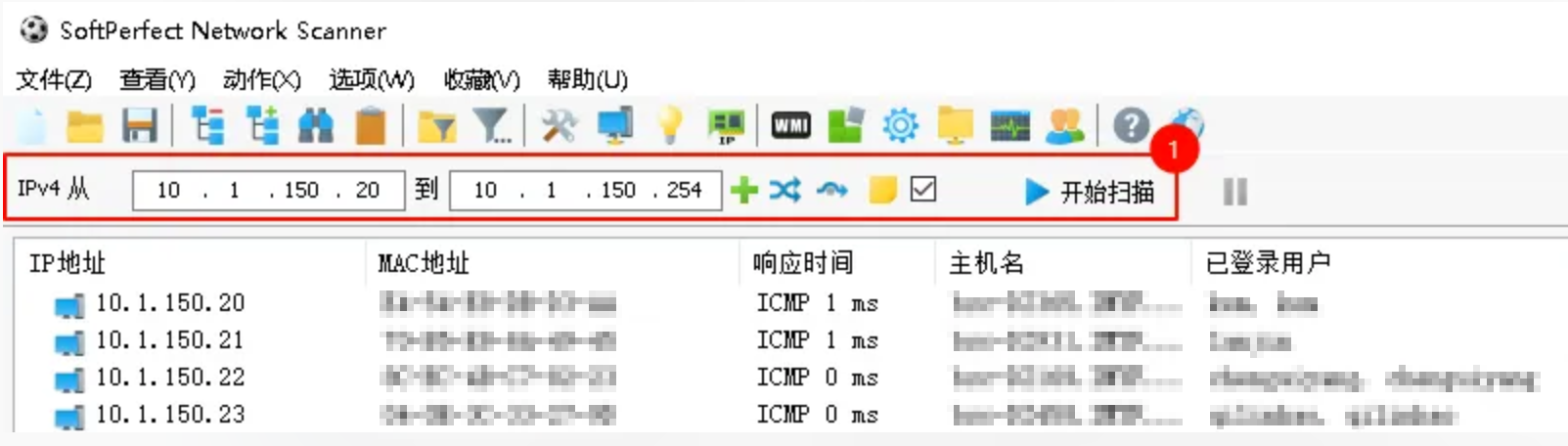

1. 使用 SoftPerfect 扫描局域网，生成主机清单并保存

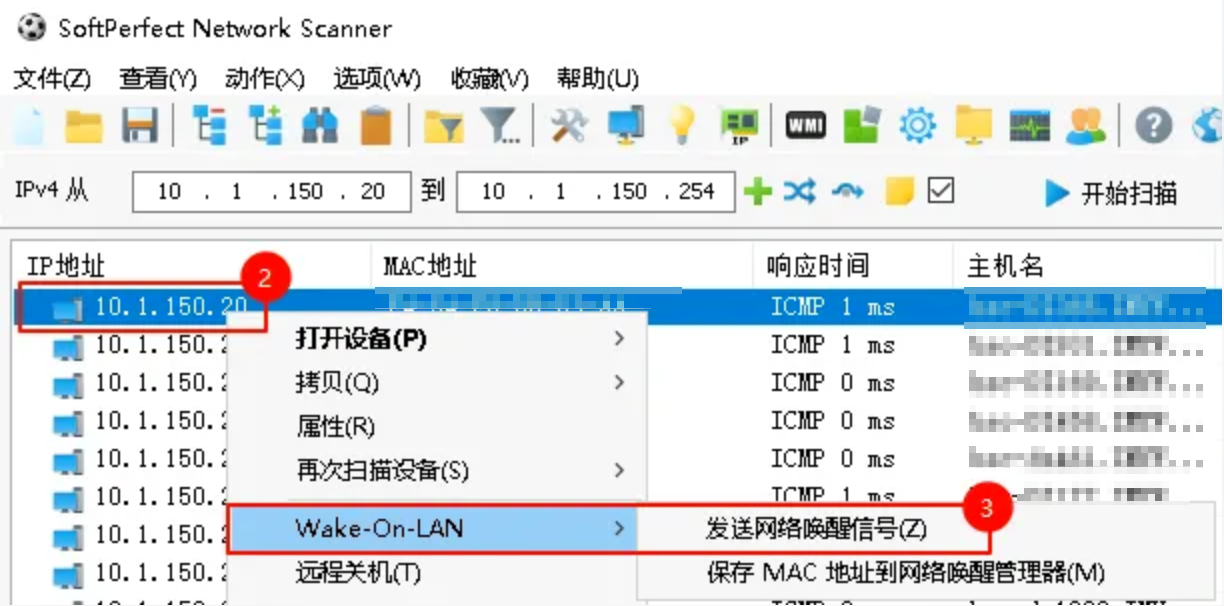

2. 在扫描结果中右键目标主机，选择 Wake-on-LAN -> 发送网络唤醒信号

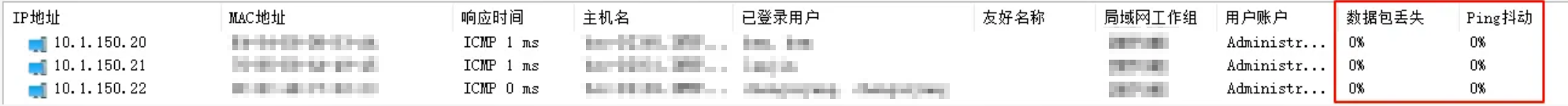

3. 通过 Ping 或其他工具确认主机已上线

H3C 交换机端口配置

注意：如果不配置交换机端口，802.1X 认证端口在未授权状态下默认阻断所有流量，关机状态下的主机将无法接收到 Magic Packet 广播包，导致唤醒失败。

Access 模式

端口模式固定为某一 VLAN，配置示例：

1
2
3
4
5
6
7
8
9

port access vlan X
stp edged-port
undo dot1x handshake
dot1x mandatory-domain dot1x
undo dot1x multicast-trigger
dot1x unicast-trigger
mac-authentication domain dot1x
mac-authentication timer auth-delay 180
port-security port-mode userlogin-secure-or-mac-ext

关键点：无论认证状态如何，物理端口始终绑定 VLAN X（唤醒工具所在网段）。

Hybrid 模式

端口可同时放行多个 VLAN，配置示例：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

port link-type hybrid
undo port hybrid vlan 1
port hybrid vlan X untagged
port hybrid pvid vlan X
mac-vlan enable
undo dot1x handshake
dot1x mandatory-domain dot1x
undo dot1x multicast-trigger
dot1x unicast-trigger
port-security port-mode userlogin-secure-ext

关键点：服务器通过 X 网段发送唤醒广播包，Hybrid 端口允许 X 不带标签通过，使终端即使在未授权状态下也能收到。Y 是终端正常工作的授权网段，与 X 分离，因此无法直接用 Y 唤醒。

通过本文配置的方案，可在 802.1X 认证环境下实现批量远程唤醒。BIOS 开启 WOL、交换机端口正确配置、服务器与被唤醒主机在同一广播域，是成功唤醒的关键。
