实验环境与物理拓扑
- 模拟器：华为 eNSP
- 实验拓扑：Client（客户端） ↔ SW1（交换机） ↔ Server（服务器）
若Client和Server两台设备直接相连，数据抓包选项会呈灰色不可点击状态。因此，中间必须加一台二层交换机，此时抓取交换机与任意端连接的接口即可顺利开启 Wireshark。
- 网络层（IP）规划：
- Client IP：
192.168.1.1，子网掩码：255.255.255.0 - Server IP：
192.168.1.2，子网掩码：255.255.255.0 - 应用层（Service）规划： Server 开启标准的 FTP（文件传输服务），默认监听 21 端口。
理论前置：TCP 报文头结构与核心控制位
标志位（Flags）—— 决定这个包的“性质”
TCP 头部有一组控制位（共 6 个或更多，占用 1 个字节左右的空间），它们就像开关一样，置为 1 表示启用：
- SYN (Synchronize)：同步标志位。当启动一个新连接时，此位必须置为 1。
- ACK (Acknowledgment)：确认标志位。除了第一个发起连接的包之外，后续所有在网上传输的 TCP 包，该位都必须置为 1，表示“确认号（Ack Number）有效”。
序号（Seq）与确认号（Ack）—— 决定数据的“顺序”
- Sequence Number (Seq)：序列号。由发送端随机生成的计数器，用来告诉接收端：“本报文段所发送的数据的第一个字节的编号是多少”。
- Acknowledgment Number (Ack)：确认号。接收端用来告诉发送端：“你之前发的包我安全收到了，我期望你下一次从哪个字节开始发起”。
实验配置与抓包步骤

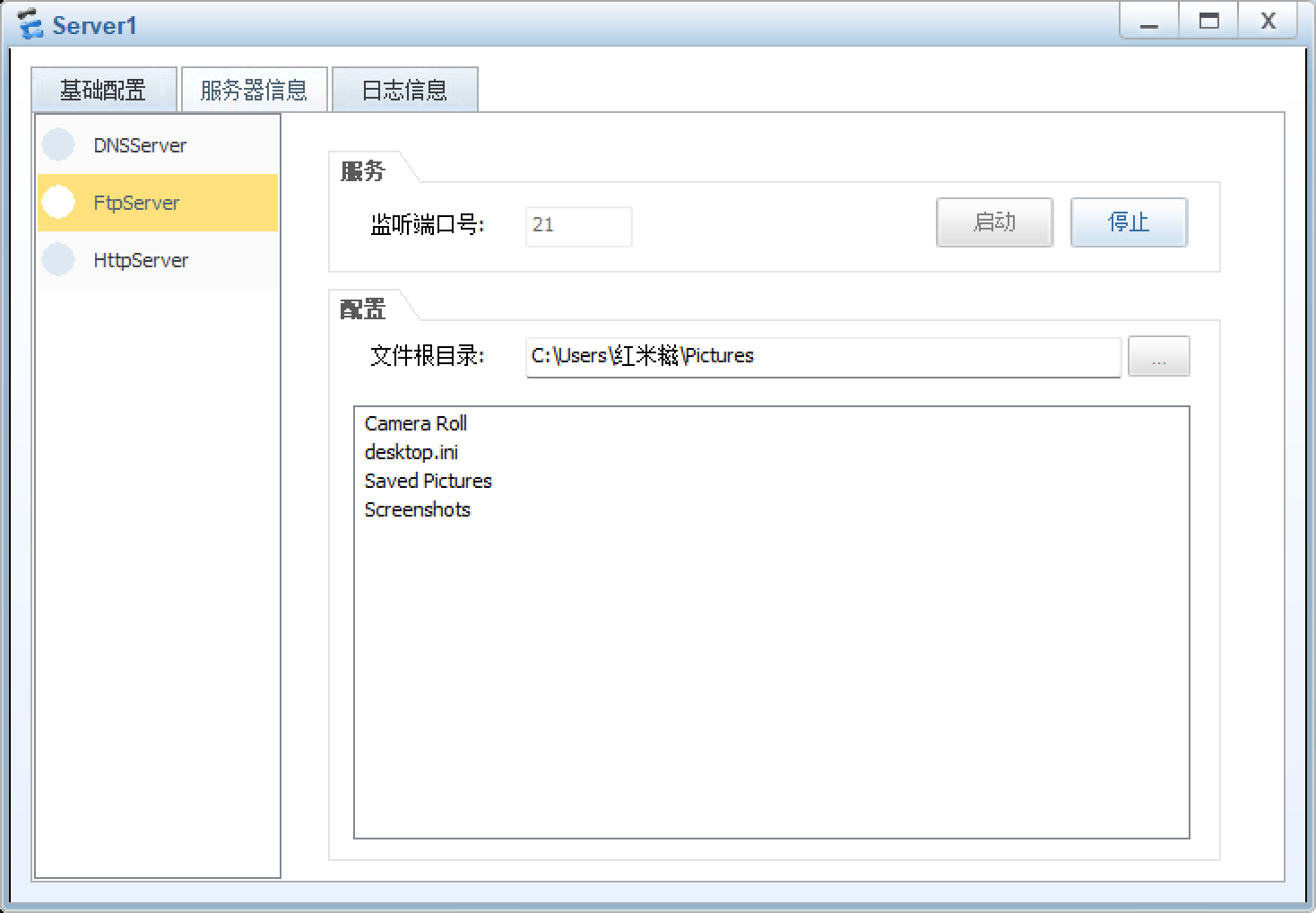

服务器端配置：双击 Server → 切换到 ServerInfo 选项卡 → 点击左侧 FtpServer → 选择一个本地文件夹作为 FTP 根目录 → 点击 Start 启动。
开启抓包：右键点击交换机连接的物理接口，选择 开始抓包 激活 Wireshark。

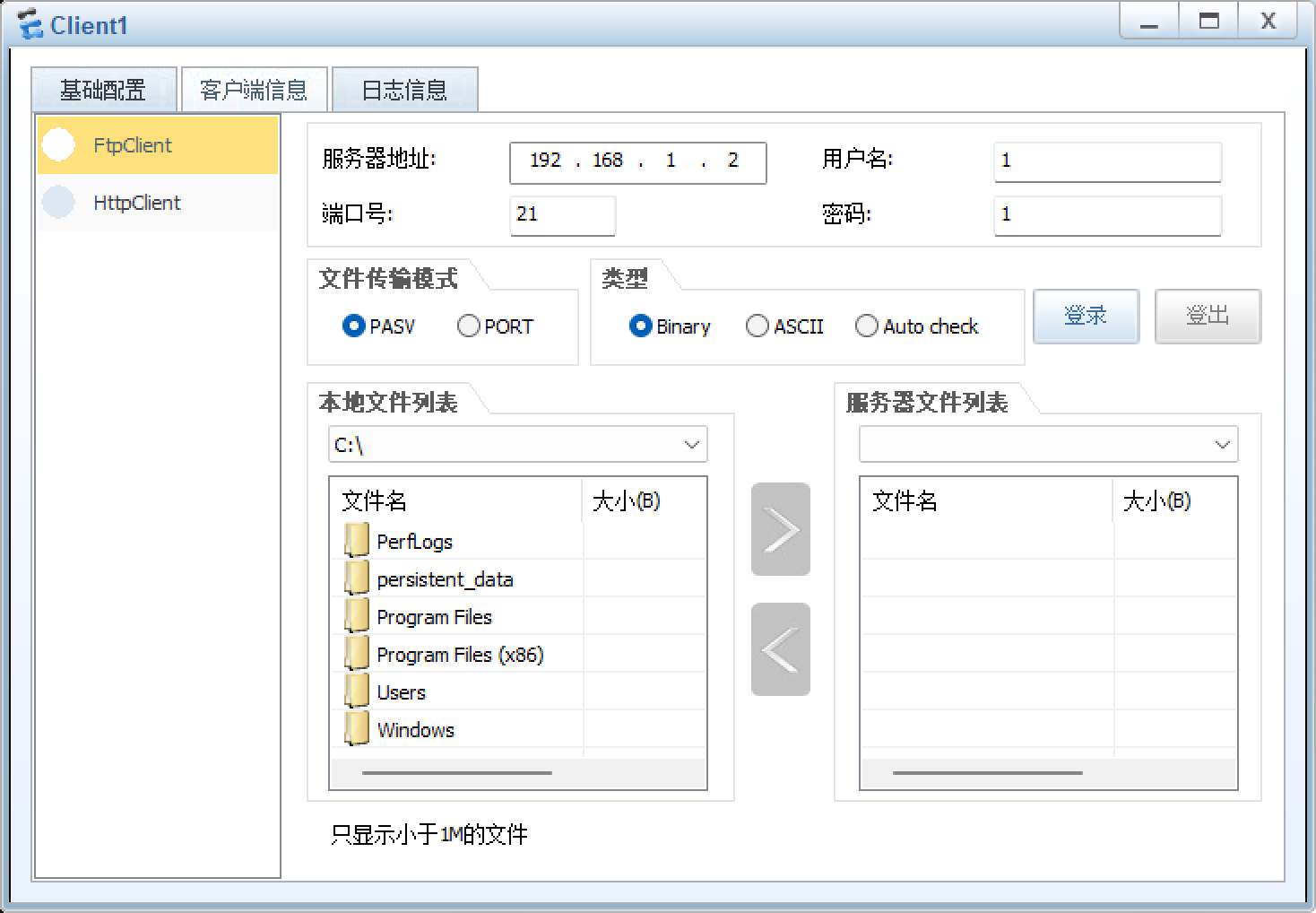

客户端发起连接：双击 Client → 切换到 ClientInfo → 点击左侧 FtpClient → 在 Server Address 栏输入 192.168.1.2，Port 输入 21 → 点击 登录 按钮。

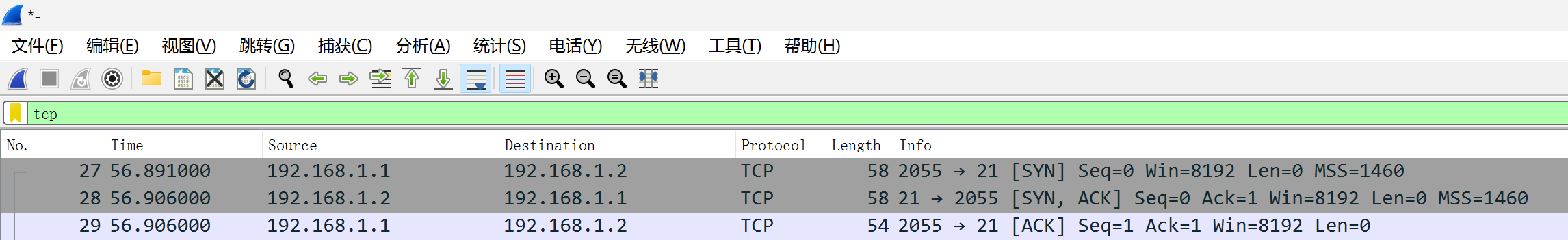

过滤报文：在 Wireshark 的过滤器中输入小写的 tcp，回车锁定最开始触发的三条报文。
深度解剖：三次握手时序、数据对齐与状态机转换
以下为真实实验环境下捕获到的三次握手核心报文完整数据：
| |
第一次握手（No. 27 报文）
- 方向：Client（
192.168.1.1） → Server（192.168.1.2） - 报文核心字段：
Flags = [SYN], Seq = 0, Ack = 0 - 操作系统状态转换：Server 本来在 LISTEN（监听）；Client 把包发出去后，自身状态瞬间切换为 SYN_SENT（同步已发送）。
“服务器你好，我是 2055 端口。我想和你建立连接，这是我发给你的第一个包，我的编号是 0，收到请回答。”
第二次握手（No. 28 报文）
方向：Server（
192.168.1.2） → Client（192.168.1.1）报文核心字段：
Flags = [SYN, ACK], Seq = 0, Ack = 1状态转换：Server 收到请求后，在系统底层开辟一块临时缓存，状态切换为 SYN_RCVD（同步已接收）。
数字逻辑：
Ack = 1的由来：Server 将客户端发来的Seq = 0执行了 加 1 操作（0+1=1），通过Ack = 1明确告诉客户端：“你编号为 0 的包我拿到了，接下来我管你要编号为 1 的包。”Seq = 0的由来：这是服务器自己作为一个独立的发送端，生成属于服务器侧的初始序列号。
“客户端你好，我收到你的申请了，我同意。你刚刚给我的 0 号包我已经盖章确认了，下次请发 1 号包。同时，这也是我发给你的第一个包，我自身的编号是 0。”
第三次握手（No. 29 报文）
方向：Client（
192.168.1.1） → Server（192.168.1.2）报文核心字段：
Flags = [ACK], Seq = 1, Ack = 1操作系统状态转换：Client 收到服务器的同意答复，认为双向通信没问题，状态到最高级：ESTABLISHED（连接已建立）。当这个包送到 Server 后，Server 的状态也同步变成 ESTABLISHED。
数字逻辑：
Seq = 1的由来：完美响应了上一步服务器索要Ack = 1的请求。Ack = 1的由来：Client 将服务器发来的Seq = 0执行了 加 1 操作（0+1=1），告诉服务器：“你刚才发给我的服务器 0 号包我也拿到了，下次请发 1 号包。”
“服务器，你的同意答复我收到了！瞧，这就是你管我要的 1 号包（Seq=1）。你刚刚给我的服务器 0 号包我也盖章确认了。握手圆满结束，我们开始干正事传文件吧！”
结论
握手的核心是同步序号：三次握手不仅是打招呼，最重要的是在物理不可靠的网路上，通过 Seq 和 Ack 的加 1 联动，在两端同步一个绝对不会乱序的“数据计数器”。 Flags 是命令，Seq/Ack 是数据：[SYN] 表示申请建立连接，[ACK] 表示收到。在三次握手阶段，数据长度（Len=0）均为 0，因为此时还没有开始真正传输文件。
