网络修炼笔记：单臂路由与跨网段通信底层分析

实验环境与规划

• 模拟器：华为 eNSP

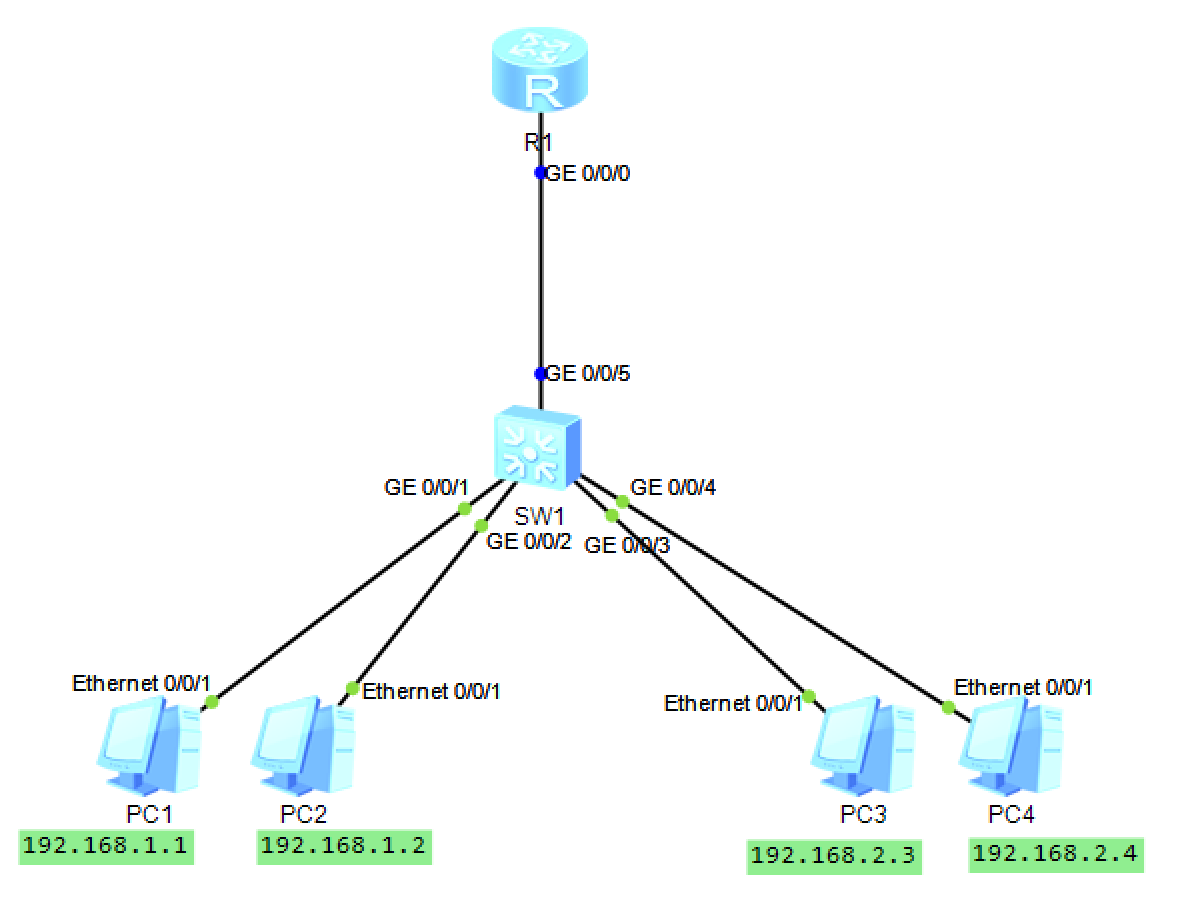

• 实验拓扑：PC1/PC2 PC3/PC4 接入 SW1；SW1 (GE0/0/5) 单线连接 R1 (GE0/0/0)。
• IP 与网关规划：
• VLAN 10（研发部）：网段 192.168.1.0/24。PC1 IP 为 192.168.1.1，网关必须指向 R1 的子接口 192.168.1.254。
• VLAN 20（市场部）：网段 192.168.2.0/24。PC3 IP 为 192.168.2.3，网关必须指向 R1 的子接口 192.168.2.254。

为什么一定要配网关？ 当 PC1 发现要 Ping 的目标（192.168.2.3）和自己不在同一个网段时，PC1 绝对不会在局域网里发 ARP 去找 PC3 的 MAC 地址。它会直接把数据包交给自己的“带路人”——网关（192.168.1.254）。如果不配网关，PC1 在底层直接就会放弃发包。

实验一：路由器直连路由表查看

操作步骤

交换机部分的 VLAN 10/20 创建及 Access 口划分配置与前文一致，详见 网络修炼笔记：交换机基础与 VLAN 隔离。

此外，还需将 SW1 的 GE0/0/5 口配置为 Trunk，允许 VLAN 10 和 VLAN 20 的标签通过：

1
2
3
4

[sw1] interface g0/0/5
[sw1-GigabitEthernet0/0/5] port link-type trunk
[sw1-GigabitEthernet0/0/5] port trunk allow-pass vlan 10 20
[sw1-GigabitEthernet0/0/5] q

在路由器 R1 上配置子接口 GE0/0/0.10 和 GE0/0/0.20，并输入 arp broadcast enable（开启子接口的 ARP 广播功能）

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16

<Huawei> system-view
[Huawei] sysname R1

// 1. 创建并进入用于对接 VLAN 10 的逻辑子接口
[R1] interface GigabitEthernet 0/0/0.10
[R1-GigabitEthernet0/0/0.10] dot1q termination vid 10       // 终结 VLAN 10 标签（入向剥标，出向打标）
[R1-GigabitEthernet0/0/0.10] ip address 192.168.1.254 24    // 配置该子接口 IP，作为 VLAN 10 的网关
[R1-GigabitEthernet0/0/0.10] arp broadcast enable           // 开启子接口的 ARP 广播转发功能
[R1-GigabitEthernet0/0/0.10] quit

// 2. 创建并进入用于对接 VLAN 20 的逻辑子接口
[R1] interface GigabitEthernet 0/0/0.20
[R1-GigabitEthernet0/0/0.20] dot1q termination vid 20       // 终结 VLAN 20 标签
[R1-GigabitEthernet0/0/0.20] ip address 192.168.2.254 24    // 配置该子接口 IP，作为 VLAN 20 的网关
[R1-GigabitEthernet0/0/0.20] arp broadcast enable           // 开启子接口的 ARP 广播转发功能
[R1-GigabitEthernet0/0/0.20] quit

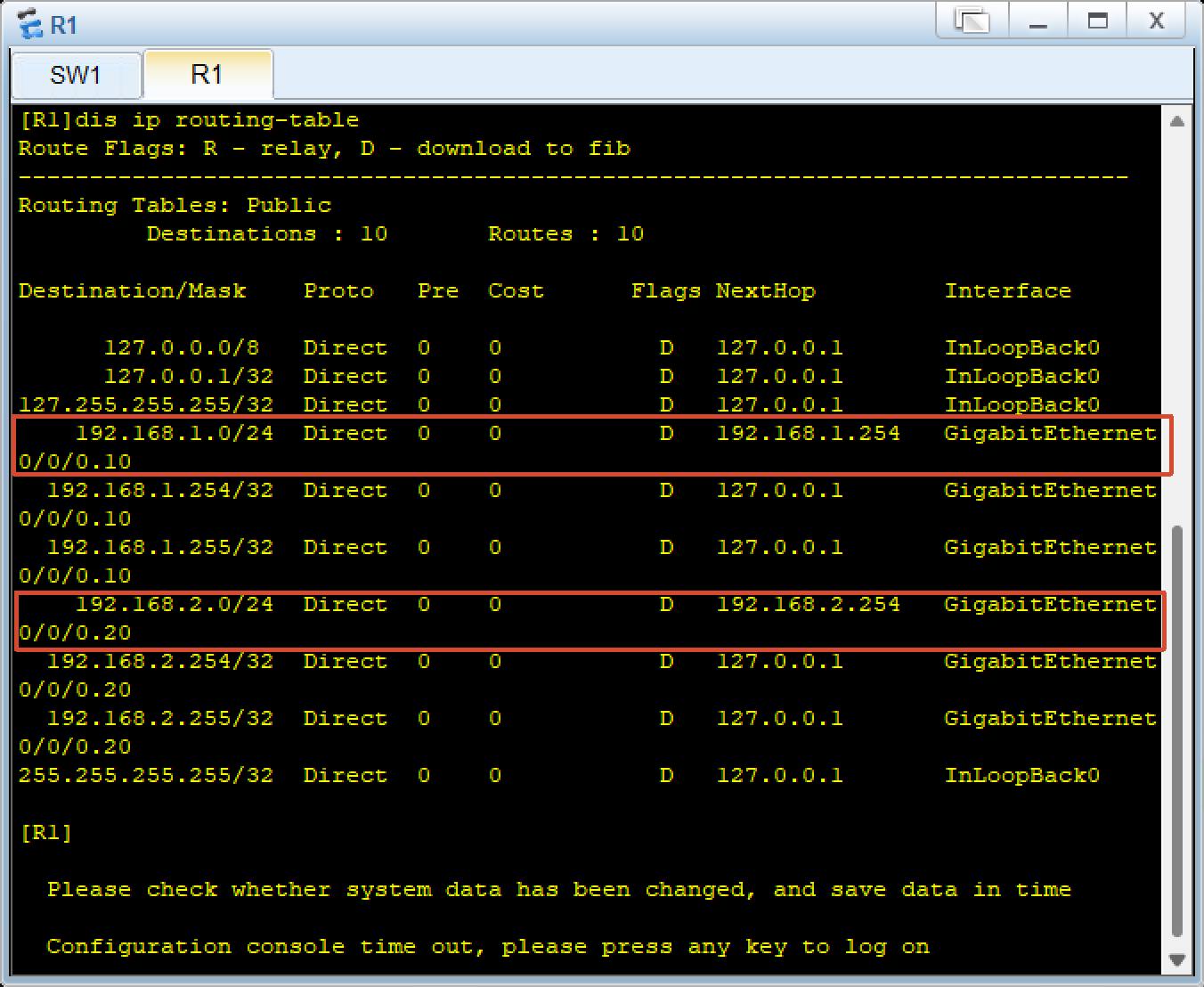

在R1系统视图下查看路由表：display ip routing-table

路由表底层拆解

配置完成后，路由表中会自动生成两条核心的直连路由表项：

• 目的网段 192.168.1.0/24，下一跳为 192.168.1.254，Proto 为 Direct。
• 目的网段 192.168.2.0/24，下一跳为 192.168.2.254，Proto 为 Direct。

什么是直连下一跳？ 在路由表的 Proto（协议）一栏中，Direct 代表“直连路由”。这意味着路由器发现这两个网段就在它自己抬手就能碰到的“隔壁房间”（逻辑子接口上）。 当数据包到了路由器手里后，路由器发现目标的下一跳写的是它自己的子接口 IP，它就不需要再把包丢给别的路由器了，而是直接在自己内部把数据包从 VLAN 10 的接口“递给” VLAN 20 的接口。

实验二：单臂路由 Trunk 链路四步交互抓包分析

操作步骤

1. 右键点击 SW1 与 R1 的互联链路（GE0/0/5），开始抓包。

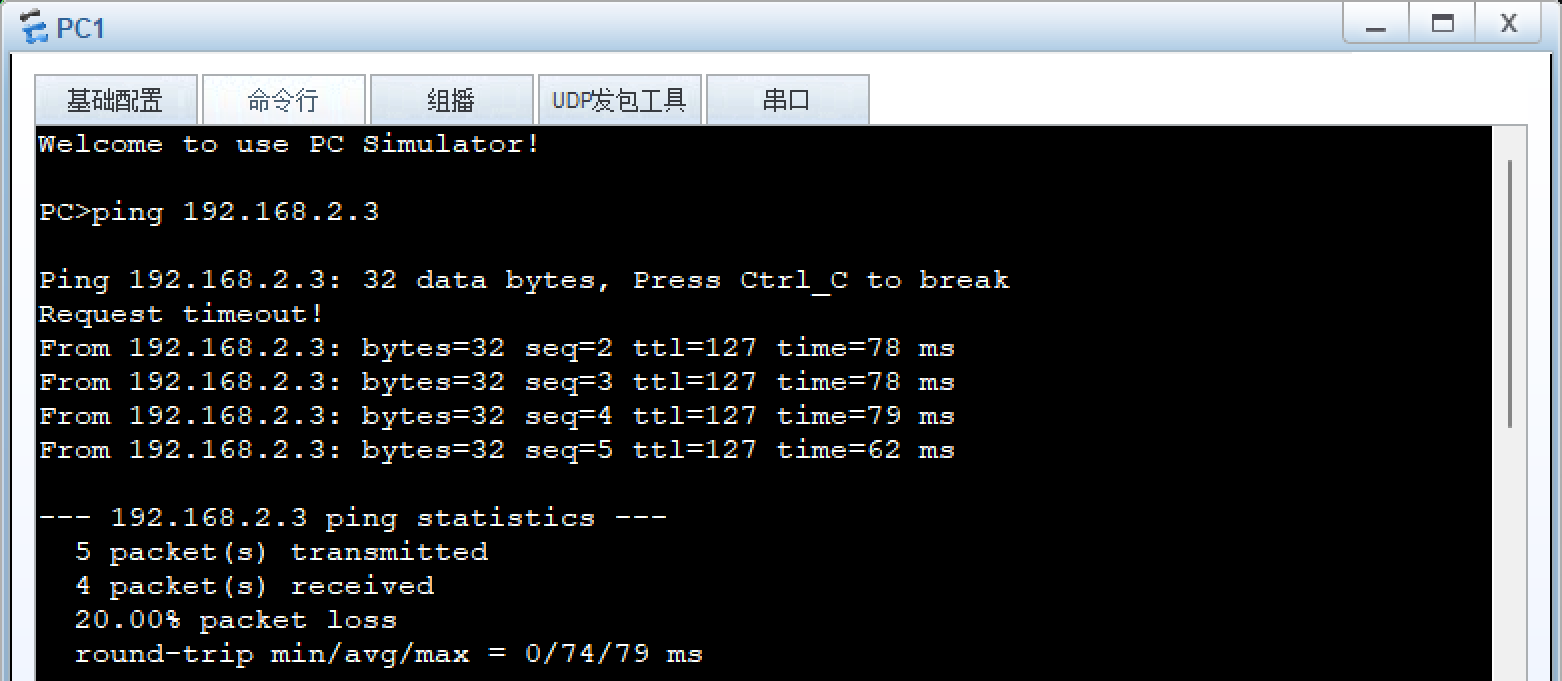

2. 从 PC1 发起跨网段 PING 测试：ping 192.168.2.3。

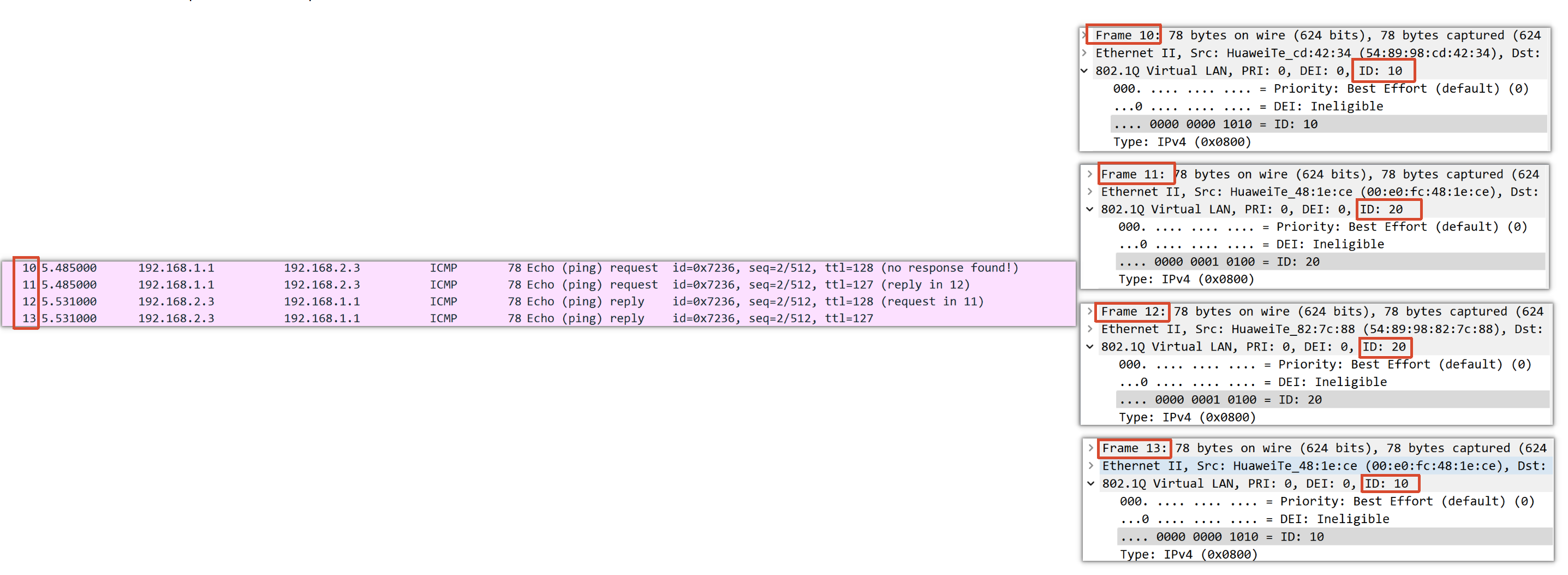

Wireshark 报文时序与标签（802.1Q）透视

在这根“单臂”链路上，一个完整的 PING 交互（一问一答）其实在这根线上跑了 4 次（进去 2 次，出来 2 次）。抓包数据如下：

1
2
3
4

10  5.485000  192.168.1.1  192.168.2.3  ICMP  78  Echo (ping) request  ttl=128  | VLAN ID: 10
11  5.485000  192.168.1.1  192.168.2.3  ICMP  78  Echo (ping) request  ttl=127  | VLAN ID: 20
12  5.531000  192.168.2.3  192.168.1.1  ICMP  78  Echo (ping) reply    ttl=128  | VLAN ID: 20
13  5.531000  192.168.2.3  192.168.1.1  ICMP  78  Echo (ping) reply    ttl=127  | VLAN ID: 10

单臂路由数据包完整生命周期（去程与回程）

为了让所有人都能看懂，我们将上述抓包的 4 个步骤详细说明一下：

去程：PC1（VLAN 10） → PC3（VLAN 20）

• 第一步：普通包出门 PC1 封装好一个普通的 ICMP Request 包，丢给交换机。此时包里干净无污染，没有带任何 VLAN 标签。
• 第二步：交换机强行打标签（包 10） 当包从交换机的 GE0/0/1（Access 接口）进入交换机内部时，接口像安检站一样，强行在数据包的二层以太网帧头塞入一个 VLAN 10 的标签（Tag）。随后，数据包带着这个标签，顺着 Trunk 链路（GE0/0/5）冲向路由器。此时因为没经过路由器转发，TTL 依然是初始值 128。
• 第三步：路由器换标签（包 11） 路由器 GE0/0/0.10 子接口收到包，发现标签是 10，于是把标签剥掉，露出三层 IP 核心。路由器查路由表，发现要去 192.168.2.3（VLAN 20），于是把数据包移交给 GE0/0/0.20 子接口。0.20 子接口重新给数据包打上 VLAN 20 的标签，并吐回给交换机。因为跨越了网段，完成了三层转发，TTL 减 1 变成了 127。
• 第四步：交换机剥离标签送达 带着 VLAN 20 标签的数据包回到交换机内部。交换机发现目标 PC3 在 GE0/0/3（Access 接口）上。当数据包准备从这个接口跨出交换机、走向 PC3 的网卡时，Access 接口会强行把 VLAN 20 的标签剥离掉。

注意：普通的 PC 网卡默认是不认识 802.1Q 标签的，如果带着标签给电脑，电脑会直接报错丢弃。所以交换机出口必须剥标签，给电脑最干净的数据。

回程：PC3（VLAN 20） → PC1（VLAN 10）

回包的逻辑完全是对称的镜像过程：

• 包 12：PC3 回应 Reply，进交换机打上 VLAN 20 标签，通过 Trunk 线送到路由器，此时 TTL 为 128。
• 包 13：路由器接收后，在内部查路由表，把标签剥离并换成 VLAN 10 标签，重新扔回 Trunk 线，TTL 减 1 变为 127。
• 数据包回到交换机，从连接 PC1 的 Access 接口剥离 VLAN 10 标签，送回 PC1。

结论

1. 电脑不带标，带标电脑抛：电脑收发都是普通包，标签只在交换机和路由器之间流转。
2. 入向打标，出向剥标：交换机的 Access 接口，进去必须盖章（打标签），出来必须撕掉（剥标签）。
3. 三层转发看 TTL：三层转发看 TTL：数据包每经过一次路由器（三层转发），IP 头的 TTL 值必然减 1。在单臂路由中，由于往返共用一根网线，我们能直观地在同条链路上抓到 TTL 从 128 变成 127 的轨迹。
