网络修炼笔记：ARP 协议与局域网通信原理

实验环境准备

• 测试设备：笔记本电脑（Windows 11，IP 192.168.2.162）
• 对端设备：手机（Android/iOS，IP 192.168.2.215）
• 测试工具：Wireshark、CMD 终端

实验一：局域网初始状态通信（双向互通）

操作步骤

1. 打开 PC 命令行，执行 arp -d 清空本地 ARP 缓存表。
2. 打开 Wireshark 并选择当前使用的网卡开始抓包。
3. 在 PC 上执行连续 PING 测试：ping 192.168.2.215 -t。

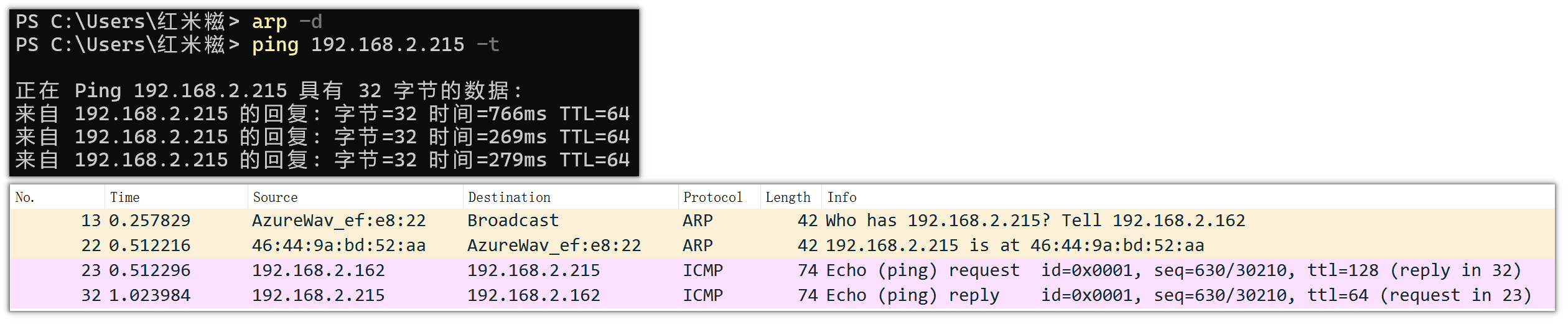

Wireshark 报文分析

在两端设备首次建立连接时，捕获到完整的 ARP 与 ICMP 报文交互：

1
2
3
4

13	0.257829	AzureWav_ef:e8:22	Broadcast	ARP	42	Who has 192.168.2.215? Tell 192.168.2.162
22	0.512216	46:44:9a:bd:52:aa	AzureWav_ef:e8:22	ARP	42	192.168.2.215 is at 46:44:9a:bd:52:aa
23	0.512296	192.168.2.162	192.168.2.215	ICMP	74	Echo (ping) request  id=0x0001, seq=630/30210, ttl=128 (reply in 32)
32	1.023984	192.168.2.215	192.168.2.162	ICMP	74	Echo (ping) reply    id=0x0001, seq=630/30210, ttl=64 (request in 23)

ARP 请求（No. 13）：由于二层封装缺少目的 MAC 地址，PC 发起二层广播（Broadcast），询问谁拥有该 IP。

ARP 应答（No. 22）：手机收到广播后，以单播形式回应自己的 MAC 地址（bee7945506be）。

ICMP 交互（No. 23\32）：获取 MAC 地址并写入本地 ARP 缓存表后，三层 ICMP 报文成功封装二层帧头并发送，Ping 成功。

实验二：突发链路故障下的协议栈行为分析

操作步骤

1. 在上述 ping -t 过程中，突然断开手机的 Wi-Fi 连接（模拟对端物理断开关机）。
2. 观察 PC 终端提示并持续记录 Wireshark 抓包。

报文分析与行为规律

在对端断开后，实验现象呈现明显的两个阶段：

ARP 缓存存活期（有表状态）

对端刚断开时，终端立刻提示"请求超时"，但 Wireshark 中依然能看到 ICMP Request 发出：

1
2

147	6.684261	192.168.2.162	192.168.2.215	ICMP	74	Echo (ping) request  id=0x0001, seq=646/34306, ttl=128 (no response found!)
235	11.520937	192.168.2.162	192.168.2.215	ICMP	74	Echo (ping) request  id=0x0001, seq=647/34562, ttl=128 (no response found!)

原理：Windows 协议栈在封装数据时优先读取本地 ARP 缓存。只要缓存未老化，即使对端不回应，PC 依然会根据表项中的 MAC 强行完成二层封装并送入网线。

ARP 缓存老化失效期（无表状态）

持续一会超时后，终端提示由"请求超时"转变为"目标主机不可达"或直接停止发送 ICMP，抓包中 ICMP 报文完全消失，只剩下 ARP 广播。

原理：当本地 ARP 表项老化删除，或者操作系统触发探测机制后，协议栈在二层封装时无法获取"目的 MAC"。由于二层帧头残缺，三层数据包（ICMP）无法向下传递，导致报文无法发出，PC 只能持续发送 ARP 广播尝试修复连接。

结论

1. 网络通信，二层先行：三层协议（IP/ICMP等）能够发出的物理前提，是二层以太网帧必须具备合法的目的 MAC 地址。
2. ARP 表决定封装行为：只要 ARP 表项存在，设备就会执行封装并发包（即使对方已挂）；ARP 表项缺失，数据包在本地即被阻断，转化为 ARP 寻址行为。
